国产防爆潜水泵电机的结构特点


低压防爆潜水电机


1)220V(3kW及以下)电压可用于特殊声明的220v。


否则,380伏)、380伏、420伏(60赫兹),


60v、380v/660v、1140v (1140v目前只在煤矿使用);


2)频率50Hz、60Hz


3)同步转速为3000、1500、1000、750、600转/分;


4)防护等级IP44、IP54(防尘除外);


5)JBS仿苏联绝缘等级为A级;JB和IJB是A级和B级;AJO2和BJ02为E级;YA和YB是f类;


6)防爆等级由于国产防爆电机跨越了40年,期间防爆法规发布了三次,以至于其防爆等级的代号也发生了变化。比如新规范防爆等级为eIIT3,按旧规范为AC;新代号隔爆型为dIIBT4时,旧代号为B3d。


7)除特殊产品(如装岩机、采煤机防爆电机)外,冷却方式为自风扇冷却(IC 0141);


8)接线盒除侧面仿苏联老产品外,均位于电机上方,可左右接线;


9)转子结构除个别矿用电机铜排转子和矿用绞车电机绕线转子外,均采用铸铝转子;


10)采用滚动轴承;


11)安装方式:卧式、立式、悬臂式。

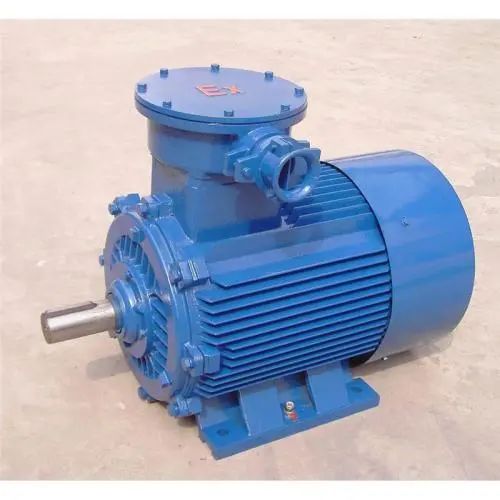

微信图片_20221018153941

高压防爆潜水电机


1)电压为3,6,10kv;;


2)频率为50,60Hz;


3)同步转速3000、1500、1000、750、600、500、429、375、333、300 r/min;


4)防护等级IP44,IP54,(潜水电机IP68);


5)绝缘等级JB为B级,YA和Yb为F级;


6)防爆等级增加了安全eIIT3、防爆dIIBT4、T5以及组别和等级不高于该等级的产品。IIc级和T6级是特殊订单;


7)冷却模式IC0151(内循环通风的自风扇冷却)和ICW37A71(带水冷器的内循环通风);


8)接线盒位置JB在侧面,Ya和Yb在上面(采用ICW37A71制冷模式时还是在侧面);


9)转子结构用铸铝和铜棒;


10)基数较小、转速较低的轴承采用滚动轴承,其余采用滑动轴承;


11)安装方式:卧式和立式。
